Flow Chart, Pseudo Code

Flow Chart

• 플로우차트는 처리하는 과정, 흐름을 도식화한 그림이다

• 사람이 흐름을 한 눈에 파악 할 수 있어
  개발의 정확성을 높일 수 있고 운영에 유지보수성을 높일 수 있다

작성을 돕는 도구들

• Miro

• Draw.io

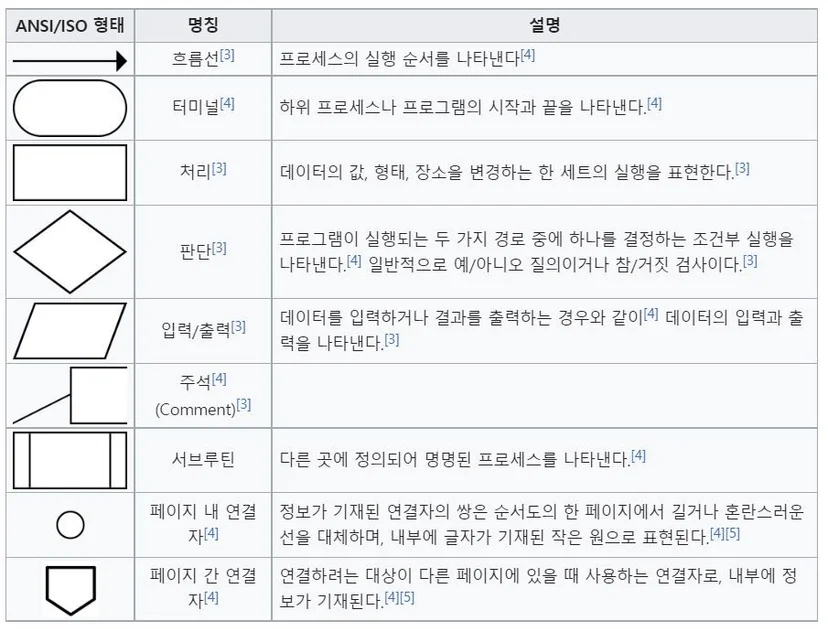

Flow Chart의 도형들

• 주로 화살표, 타원형, 직사각형, 마름모, 평행사변형, 서브루틴을 사용하는 듯 하다

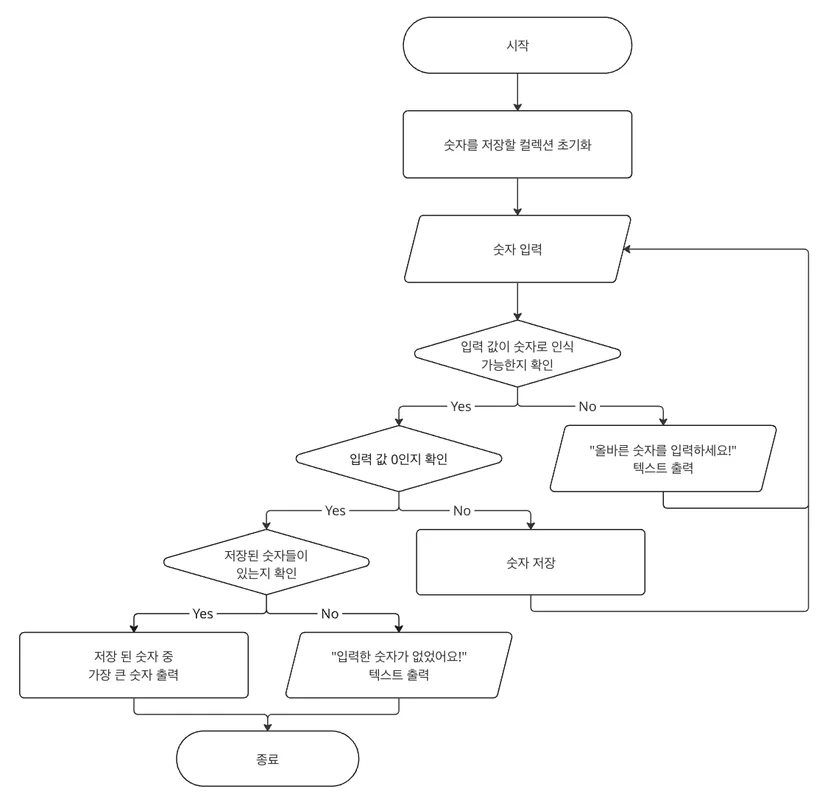

Flow Chart 예시

Pseudo Code

• 의사코드(가짜코드)는 특정 언어를 사용하기 보단 로직의 절차를
  서로 이야기 하기 위해 읽기 쉽게 표현하는 방식

• 수행하는 키워드를 대문자로 표기하는 것이 불문율이고
  사실 어떤 문법이나 형식이 있진 않다

START
INIT numberSet as set

REPEAT
 PRINT "숫자를 입력하세요 (0 입력시 종료) : "
  GET number
 
 TRY number convert double
 CATCH Exception PRINT "올바른 숫자를 입력하세요!" CONTINUE
 
 IF number is 0
 THEN
  IF numberSet is empty
  THEN PRINT "입력한 숫자가 없었어요!" BREAK
  ELSE PRINT max in numberSet BREAK
  ENDIF
 ELSE ADD number to numberSet CONTINUE
 ENDIF
ENDREPEAT
END

• 수행을 명시한 키워드들만 우선 대문자로 표기하여
  작성해본 위 플로우차트의 의사코드
